Mașină de formare a foliilor metalice: cum funcționează, tipuri și ghid de cumpărare

Ce este o foaie de metal Mașină de format rulouri ?

O mașină de formare a rolei foilor metalice este un sistem de formare la rece continuă care modelează progresiv o bobină metalică plată într-un profil în secțiune transversală specifică, trecându-l printr-o serie de stații de role pereche. Fiecare stație îndoaie banda de metal în mod incremental - de obicei cu câteva grade pe trecere - până când geometria dorită este atinsă la capătul de ieșire al mașinii. Procesul nu necesită încălzire, bazându-se în întregime pe proprietățile mecanice ale metalului și pe precizia sculelor pentru a produce profile consistente, precise din punct de vedere dimensional la viteză mare.

Formarea cu role este unul dintre cele mai eficiente procese de prelucrare a metalelor disponibile pentru producerea de profile lungi și uniforme în volume mari. O singură linie de producție poate procesa 10 până la 100 de metri de profil finit pe minut , în funcție de grosimea materialului, complexitatea profilului și metoda de tăiere. Deoarece procesul este continuu și sculele sunt fixe, consistența dimensională este extrem de ridicată - secțiunile transversale ale profilului sunt menținute la toleranțe strânse pe distanțe de mii de metri cu intervenția minimă a operatorului.

Mașinile de formare a foliilor metalice sunt utilizate pentru a produce secțiuni structurale, panouri de acoperiș și placare, rame de uși și ferestre, componente de rafturi și rafturi, piese de automobile, șine de montare a panourilor solare, tăvi de cabluri și sute de alte profile din industria construcțiilor, producției și infrastructurii din întreaga lume.

Cum funcționează o mașină de format rulou: Procesul pas cu pas

Înțelegerea procesului de formare cu role ajută la selectarea configurației potrivite a mașinii și a sculelor pentru o anumită aplicație. O linie de producție completă constă din mai multe stații integrate care preiau metalul de la bobina brută la profilul finit, tăiat la lungime.

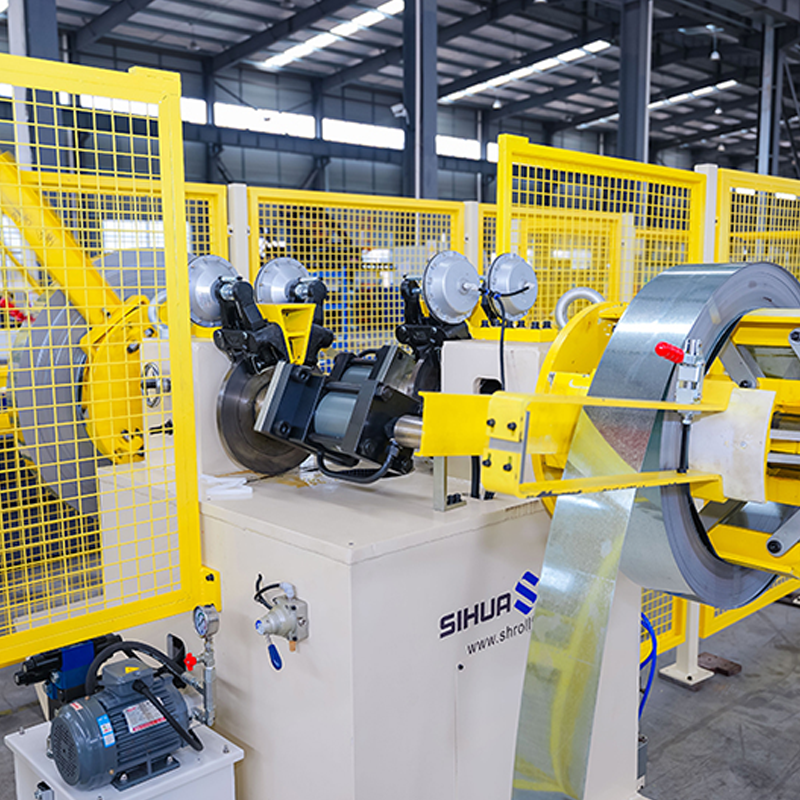

1. Derulator

Procesul începe la derulator, care deține și alimentează bobina de metal. Un dorn se extinde în interiorul miezului bobinei pentru a-l prinde în siguranță, iar decoilerul se rotește pentru a scoate banda la o rată controlată. Derulatoarele sunt evaluate în funcție de capacitatea de greutate a bobinei - în mod obișnuit 3 până la 15 tone pentru liniile industriale - și pot fi motorizate (desbobinator motor) sau pasive, unde tensiunea benzii de la linia de formare antrenează derularea.

2. Îndreptător / Leveler

Metalul încolăcit are curbură reziduală (set de bobine) și poate avea defecte ale arbaletei sau ale valului de margine din procesul de bobinare. Un dispozitiv de îndreptat cu mai multe role îndepărtează aceste defecte de planeitate înainte de începerea formării - esențial pentru obținerea unei geometrii consistente a profilului, în special în formarea în rolă a plăcilor de acoperiș, unde planeitatea panoului afectează direct etanșeitatea la intemperii și aspectul vizual.

3. Presă de pre-pungere (opțional)

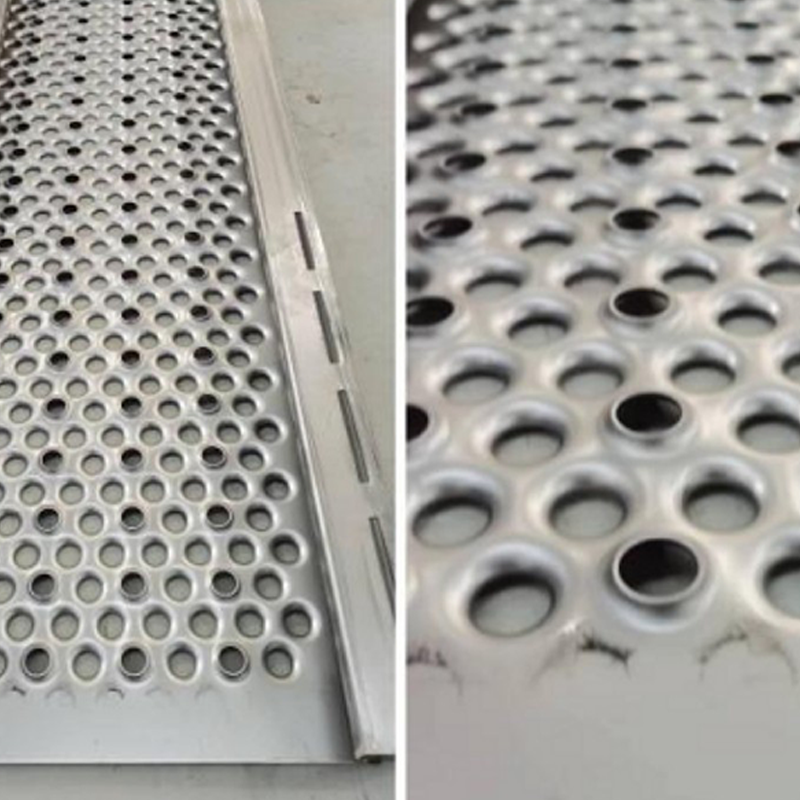

Multe linii de formare cu role încorporează o presă de poanson servo-acționată înaintea stațiilor de formare pentru a adăuga găuri, fante sau reliefuri pe banda plată, în timp ce aceasta este încă ușor de accesat. Pre-poansonarea este preferată în detrimentul post-formare pentru caracteristicile care trebuie să fie localizate cu precizie în raport cu geometria formată.

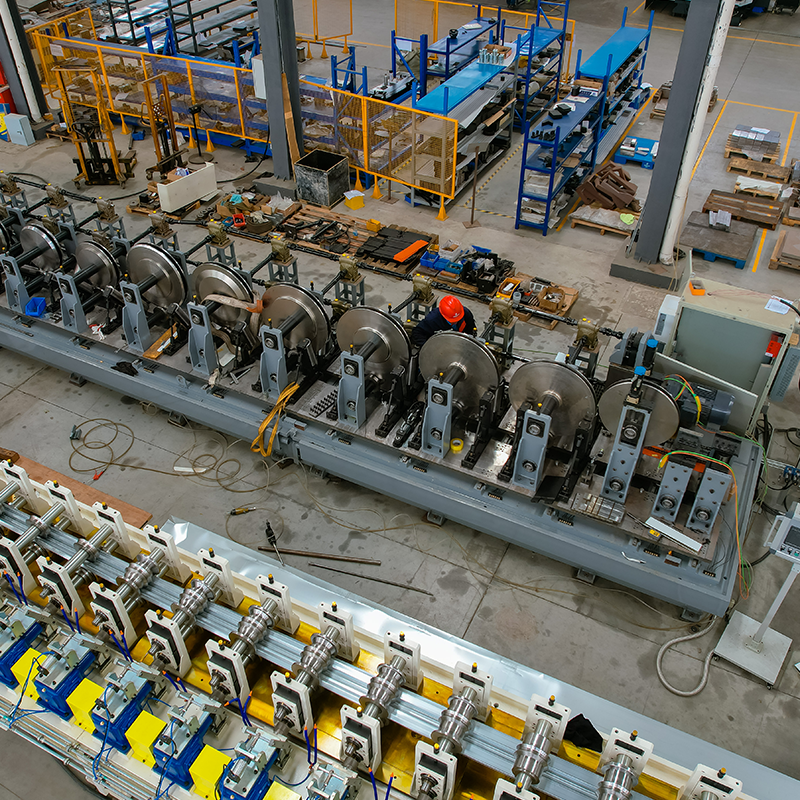

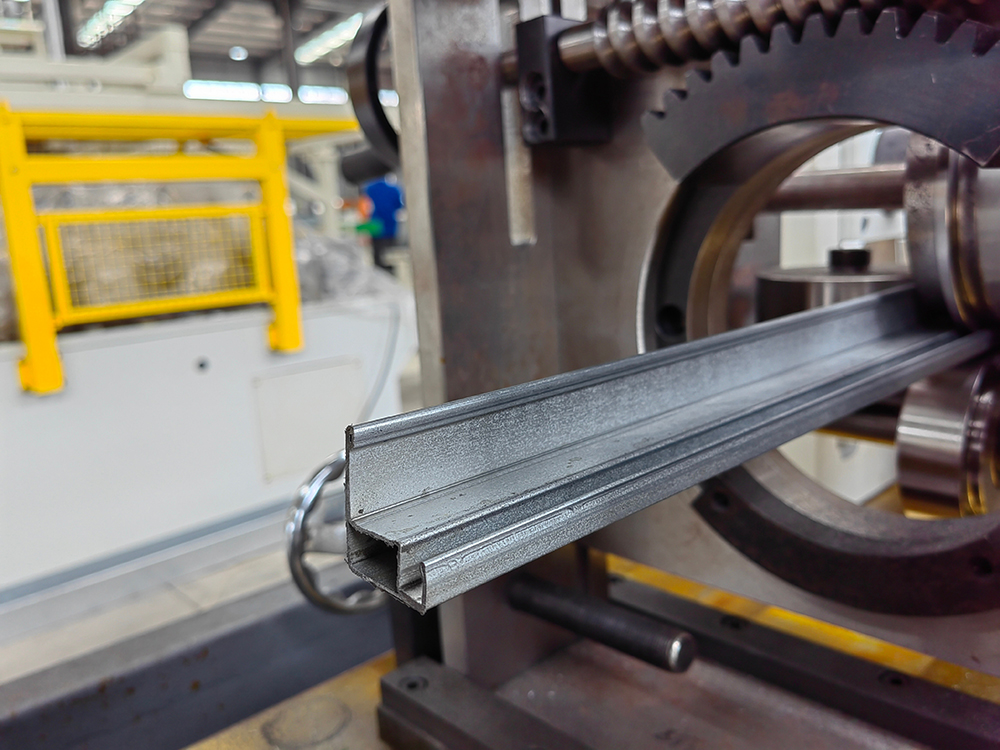

4. Stații de formare a rulourilor

Miezul mașinii este moara de formare cu role - o gamă liniară de suporturi de formare, fiecare conținând o pereche de role prelucrate precis, montate pe arbori orizontali. Rolele superioare și inferioare sunt profilate pentru a se potrivi cu geometria benzii în acel stadiu specific al secvenței de formare. Pe măsură ce banda trece prin fiecare stație succesivă, secțiunea transversală este îndoită progresiv mai aproape de forma sa finală. Numărul de stații necesare depinde de complexitatea profilului, grosimea materialului, limita de curgere și unghiul total de îndoire - profilele simple pot necesita până la 8 stații, în timp ce secțiunile arhitecturale complexe pot necesita 24 sau mai mult.

5. Perforare sau crestare după formare (opțional)

Caracteristici care sunt mai ușor de adăugat după formare - cum ar fi crestături de capăt, cleme de colț sau găuri în poziții specifice ale flanșei - sunt adăugate la o stație de postformare integrată în linie, temporizată de un encoder pentru a declanșa la poziții precise ale benzilor.

6. Sistemul de întrerupere

La capătul de ieșire al liniei, un sistem de tăiere separă profilul continuu în lungimi individuale. Sunt utilizate două tipuri principale: a moare tăiată zburătoare , care accelerează pentru a se potrivi cu viteza liniei, taie, apoi se retrage - permițând producția completă continuă fără oprirea benzii - și un sistem de oprire și tăiere (pretăiare), care oprește banda pentru scurt timp pentru a tăia. Sistemele de întrerupere zburătoare sunt standard pe liniile de mare viteză și pe cele care produc panouri lungi unde oprirea și repornirea ar reduce debitul și calitatea suprafeței.

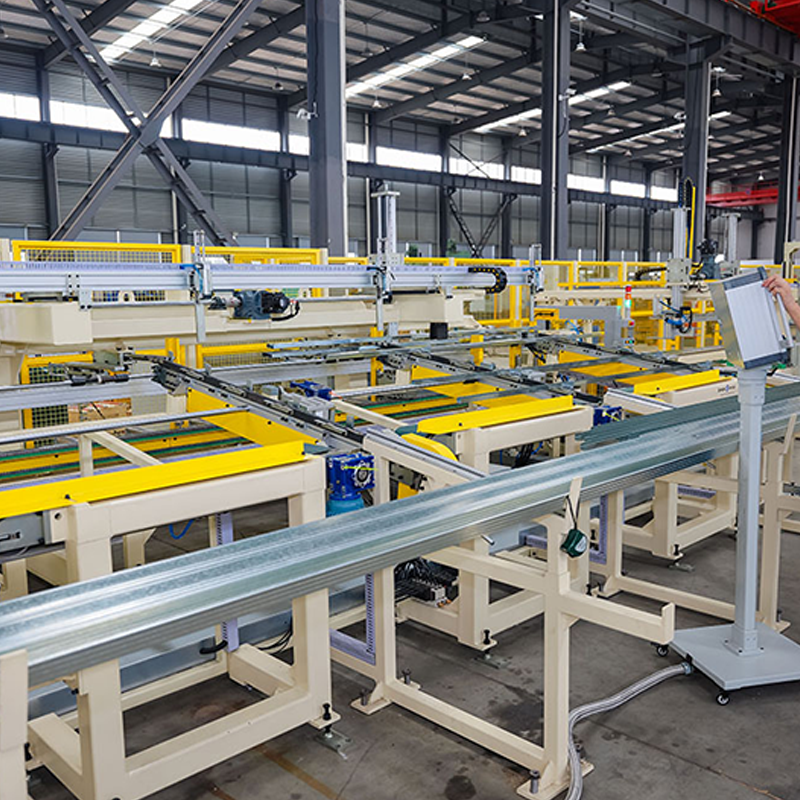

7. Tabel de epuizare și stivuire

Profille finite ies pe o masă de curățare și sunt colectate manual sau prin sisteme automate de stivuire. Panourile de acoperiș și secțiunile structurale lungi necesită o manipulare atentă pentru a evita zgârieturile la suprafață și deformarea profilului în timpul stivuirii și pregătirii transportului.

Mașini pentru formarea plăcilor de acoperiș: tipuri și profile

Sectorul de acoperișuri și placare este una dintre cele mai mari piețe finale pentru tehnologia de profilare. A Mașină pentru formarea foliilor de acoperiș este configurat special pentru a produce profile de acoperiș și de placare a pereților din bobină de oțel, aluminiu sau cupru prevopsit sau galvanizat. Aceste mașini trebuie să producă panouri care sunt plate, consistente dimensional și fără defecte de suprafață pe lungimi care pot ajunge la 12 metri sau mai mult - cerințe care impun cerințe ridicate privind rigiditatea mașinii, alinierea rolelor și manipularea materialului.

Mașini de tablă pentru acoperiș ondulat

Mașinile pentru tablă ondulată produc profilul clasic de undă sinusoidală utilizat în acoperișurile agricole, industriale și rezidențiale. Modelul ondulat este una dintre geometriile mai simple de rulare, necesitând relativ puține stații, iar aceste mașini sunt printre cele mai produse și mai accesibile la costuri de pe piața echipamentelor pentru acoperiș. Profilele ondulate standard sunt produse în oțel cu grosimi de la 0,25 mm până la 0,8 mm la viteze de linie de 25–45 m/min.

Mașini cu profil trapezoidal / IBR

Profilele de acoperiș trapezoidale - inclusiv profilele IBR (Inverted Box Rib) și R-panel utilizate pe scară largă - au plăci plate și nervuri unghiulare care oferă o capacitate de încărcare superioară și un drenaj al apei în comparație cu tabla ondulată. Aceste profile sunt standard în acoperișurile comerciale și industriale pe majoritatea piețelor. Geometria mai complexă necesită mai multe stații de formare decât mașinile ondulate, iar geometria precisă a nervurilor este esențială pentru blocarea corectă a panoului la instalare.

Mașini cu panouri de acoperiș cu îmbinare în picioare

Cusătură în picioare este un sistem de acoperiș arhitectural premium în care panourile se blochează prin cusături verticale ridicate, eliminând complet elementele de fixare expuse. Mașinile de formare a rulourilor cu cusături în picioare produc panouri cu picioare răsturnate care sunt cusute mecanic împreună pe acoperiș, creând o îmbinare curată și impermeabilă. Aceste mașini necesită o precizie foarte mare de formare - geometria cusăturii trebuie să fie exactă pentru ca sculele mecanice de îmbinare să funcționeze corect - și de obicei rulează la viteze mai mici decât liniile ondulate sau trapezoidale. Liniile de cusătură în picioare sunt adesea concepute ca sisteme portabile sau de formare a site-ului care pot fi transportate la șantier și produc panouri la lungimea exactă necesară la fața locului, eliminând necesitatea tăierii în câmp și reducând deșeurile.

Linii de panouri sandwich

Liniile de panouri sandwich combină două stații de formare a rulourilor - una pentru foaia de față exterioară și una pentru căptușeala interioară - cu o etapă de injectare a miezului sau de laminare între ele. Rezultatul este un panou compozit cu un miez de spumă izolatoare sau vată minerală lipit între două învelișuri metalice formate. Panourile sandwich sunt utilizate pe scară largă în depozitele frigorifice, în construcții comerciale și în anvelopele clădirilor industriale, unde performanța termică și viteza de instalare sunt prioritare.

Materiale prelucrate cu mașini de formare a foliilor metalice

Mașinile de formare cu role pot prelucra o gamă largă de metale, cu condiția ca materialul să aibă o ductilitate suficientă pentru a suferi îndoirea la rece fără fisuri și proprietăți mecanice consistente pe toată lățimea bobinei. Cele mai des prelucrate materiale sunt:

• Oțel galvanizat (cu scufundare la cald și electrozincat): Materialul dominant pentru acoperișuri și profile structurale. Acoperirea cu zinc oferă protecție împotriva coroziunii; acoperirile standard variază de la Z100 la Z275 g/m². Grosimea aplicațiilor pentru acoperișuri este de obicei de 0,25–1,2 mm; profilele structurale folosesc 1,0–4,0 mm.
• Oțel prevopsit (PPGI/PPGL): Oțel galvanizat cu un strat organic aplicat din fabrică (poliester, PVDF sau SMP) pe una sau ambele fețe. Bobina prevopsită elimină necesitatea vopsirii post-formare și este materialul standard pentru acoperișurile colorate și placarea arhitecturală. Sistemul de vopsea trebuie să fie suficient de flexibil pentru a rezista la deformarea la încovoiere fără crăpare sau descuamare.
• Aluminiu: Folosit acolo unde greutatea ușoară și rezistența naturală la coroziune sunt priorități. Aliajele de aluminiu 1100, 3003 și 5052 sunt comune în aplicațiile de acoperiș și placare. Aluminiul necesită o geometrie modificată a rolei și o viteză redusă a liniei în comparație cu oțelul, datorită caracteristicilor sale diferite cu elasticitate.
• Oțel inoxidabil: Folosit pentru medii igienice, rezistente la chimicale sau foarte corozive. Inoxidabilul se întărește rapid în timpul formării, necesitând mai multe stații de formare și unelte mai robuste decât oțelul moale de grosime echivalentă.
• Cupru și zinc: Folosit în acoperișuri și placari arhitecturale premium. Aceste materiale sunt mai moi și necesită o manipulare atentă pentru a evita deteriorarea suprafeței de la role - finisajul suprafeței rolei și presiunea de contact sunt critice.
• Oțel de înaltă rezistență (HSS/AHSS): Folosit din ce în ce mai mult pentru secțiunile structurale și profilele auto unde raportul rezistență-greutate este critic. Oțelurile de înaltă rezistență necesită mult mai multă forță de formare și mai multe stații pentru a gestiona înapoi elastic, iar ratele de uzură a sculelor sunt mai mari decât pentru oțelul moale.

Specificații cheie de evaluat atunci când alegeți o mașină de formare rulouri

Achiziționarea unei mașini de formare a foilor metalice este o investiție de capital semnificativă. Evaluarea următoarelor specificații asigură că mașina este potrivită atât cu cerințele actuale de producție, cât și cu nevoile viitoare previzibile.

1. Gama de grosime a materialului: Confirmați că capacitatea de formare a mașinii acoperă întreaga gamă de calibre de material pe care intenționați să le executați, inclusiv orice extindere viitoare. O mașină clasificată pentru oțel de 0,3–1,0 mm nu poate fi împinsă la 1,5 mm fără a deteriora sculele și arborii.
2. Lățimea profilului și capacitatea lățimii benzii: Lățimea maximă a bobinei și lățimea de formare a mașinii trebuie să se adapteze la cel mai larg profil din gama dvs. de produse, cu totuși pentru tăierea marginilor, acolo unde este cazul.
3. Numărul de stații de formare: Trebuie să fie suficient pentru complexitatea profilului și limita de curgere a materialului. Uneltele cu putere redusă cu prea puține stații produc înapoi, eroare dimensională și marcarea suprafeței.
4. Viteza liniei: Exprimat în metri pe minut. Viteza mai mare crește randamentul, dar necesită sisteme de tăiere mai robuste, un control mai bun al benzii și o alimentare mai precisă a bobinei. Verificați dacă viteza nominală este realizabilă la grosimea materialului de proiectare, nu numai la ecartamentul minim.
5. Sistem de antrenare: Suporturile acționate cu lanț sunt rentabile și robuste, dar oferă un control mai puțin precis al vitezei decât suporturile individuale cu servomotor. Liniile moderne de mare viteză și cu mai multe profiluri folosesc din ce în ce mai mult servomotor pentru fiecare stand, permițând controlul digital al parametrilor de formare.
6. Material de scule și duritate: Sculele de formare cu role sunt de obicei fabricate din oțel de scule D2 sau Cr12MoV, tratat termic la 58–62 HRC. Duritatea mai mare prelungește durata de viață a sculei, dar crește fragilitatea — specificația corectă depinde de tipul materialului și de volumul de producție.
7. Sistem de control: Liniile moderne de profilare cu role utilizează controlul bazat pe PLC cu interfețe cu ecran tactil HMI, controlul tăierilor pe lungime prin codificator și înregistrarea datelor de producție. Verificați compatibilitatea cu standardele de alimentare ale unității dvs. și nivelul de calificare disponibil al operatorului.
8. Asistență post-vânzare și disponibilitatea pieselor de schimb: Sculele, rulmenții, arborii și lamele tăiate sunt articole de uzură care necesită înlocuire periodică. Confirmați că producătorul sau reprezentantul local are stocuri de piese de schimb critice și că poate oferi asistență tehnică într-un timp de răspuns acceptabil.

Avantajele profilării cu role față de procesele alternative de formare a metalelor

Formarea cu role concurează cu frânarea prin presare, extrudarea și ștanțarea pentru producerea de profile metalice formate. Avantajele sale devin decisive în scenarii specifice de producție:

• Eficiența producției în volum mare: Odată instalată, o linie de profilare produce profile finite în mod continuu cu forță de muncă minimă. Costurile de producție pe unitate scad rapid odată cu volumul, într-un mod în care îndoirea presei de frână - care necesită manipularea individuală a fiecărei piese - nu se poate egala.
• Lungime nelimitată a profilului: Formarea cu role produce profile de orice lungime limitate doar de alimentarea cu bobine, în timp ce frânarea presei este constrânsă de lungimea patului de presare și capacitatea de manipulare. Acest lucru este critic pentru acoperișuri și aplicații structurale care necesită panouri sau secțiuni mai lungi de 6-8 metri.
• Finisaj superior al suprafeței: Procesul de formare la rece și contactul controlat al rolei păstrează suprafețele prevopsite și lustruite mai bine decât procesele de ștanțare sau de formare la cald, făcând formarea ruloului metoda de alegere pentru materialele prefinisate.
• Toleranțe constante la scară: Geometria fixă a sculelor produce aceeași secțiune transversală pe parcursul unei serii de producție, obținând o consistență dimensională pe care operațiunile manuale ale presei de frână nu o pot replica în mod fiabil peste mii de piese.
• Integrarea operațiunilor secundare: Perforarea, gofrarea, crestarea și tăierea pot fi toate integrate într-o singură linie de profilare, eliminând manipularea secundară și reducând timpul total de producție și costul forței de muncă.
