Mașină de format rulouri cu rack vertical: componente, profile și ghid de cumpărare

Ce este un Masina de formare a rulourilor cu rack vertical ?

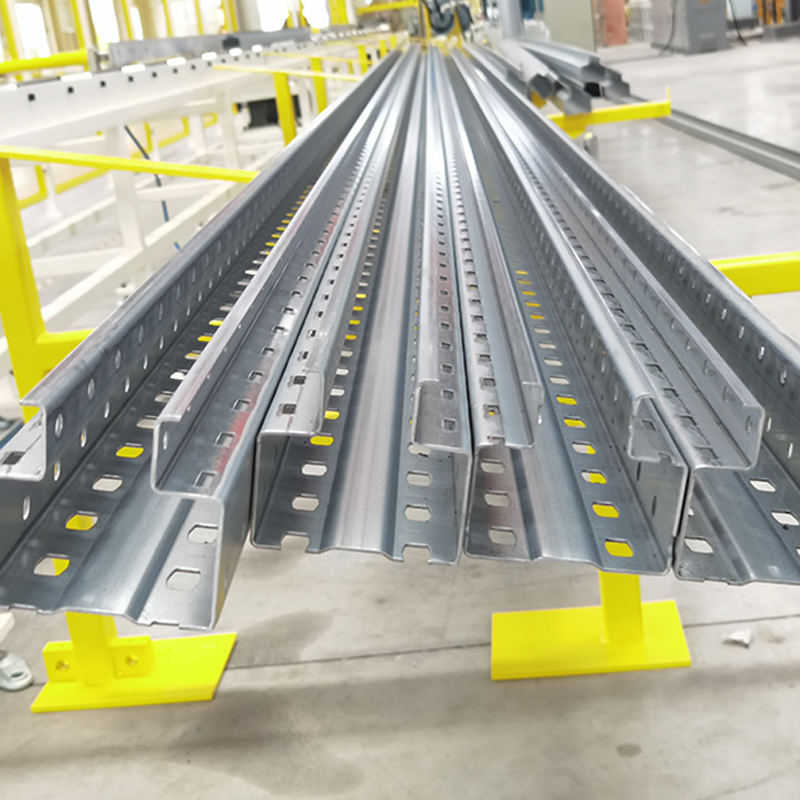

O mașină de formare cu role cu rack vertical este un sistem de formare cu rolă la rece conceput special pentru a produce profile verticale de coloane utilizate în rafturi pentru paleți, sisteme de rafturi și structuri de depozitare industrială. Aceste coloane verticale – de obicei profile cu secțiune în C, spate deschis sau cu secțiune cu formă perforată în lacrimă sau găuri rotunde la intervale regulate – reprezintă coloana vertebrală structurală a fiecărui sistem de rafturi dintr-un depozit sau centru de distribuție. Producerea acestora cu geometrie consecventă, distanță precisă între găuri și grosime corectă a materialului nu este negociabilă: un singur montant în afara toleranței compromite capacitatea de încărcare a unui întreg compartiment de rack.

Spre deosebire de liniile de rulare de uz general, se integrează o mașină cu rack vertical stații de pre-poansare sau post-poansonare direct în secvența de formare , asigurându-se că fantele în formă de lacrimă, găurile rotunde și deschiderile de fixare care acceptă conectori de grinzi și componente de contravântuire sunt ștanțate la intervale de pas exacte pe toată lungimea fiecărui montant produs. Combinația de formare și perforare într-o singură trecere elimină operațiunile secundare, reduce daunele de manipulare și realizează rate de producție pe care operațiunile separate nu le pot egala.

Componentele cheie ale unei linii de formare a rulourilor cu rack vertical

O linie completă de formare a rulourilor cu rack vertical este o secvență de stații integrate, fiecare îndeplinind o funcție specifică în transformarea materialului de la bandă bobină la profil de coloană finit. Înțelegerea rolului fiecărei stații clarifică unde este construită calitatea și unde poate fi compromisă de subspecificații.

Decoiler și îndreptat

Bobina de bandă de oțel galvanizat sau prevopsit (de obicei, 1,5–3,0 mm grosime, 100–200 mm lățime) este montată pe un derulator hidraulic care controlează tensiunea benzii pe toată durata rulării. Un dispozitiv de îndreptat motorizat cu role multiple îndepărtează setul de bobine - curbura indusă de înfășurare - înainte ca banda să intre în stațiile de formare. Îndreptarea necorespunzătoare în această etapă introduce arc și răsucire în profilul finit care nu pot fi corectate în aval fără casarea secțiunii.

Presă de pre-pungere

În majoritatea liniilor de rafturi verticale, fantele în formă de lacrimă și găurile auxiliare sunt perforate înainte de formare, mai degrabă decât după, deoarece banda plată este mult mai ușor de perforat cu precizie decât o secțiune C formată. Presa de pre-poansonare folosește un set de matrițe servo-acționat sau hidraulic cu poansonuri din oțel pentru scule călite, poziționați pentru a produce modelul exact de găuri specificat de designul rack-ului. Precizia pasului poansonului - de obicei cerută cu ± 0,5 mm pe o lungime verticală de 2.400 mm - este controlată de un sistem de alimentare servo care indexează banda după distanța dintre găuri programată înainte de fiecare cursă de presare.

Moara de formare a rulourilor

Moara de formare este miezul mașinii, cuprinzând o serie de stații de scule cu role superioare și inferioare împerecheate montate pe un suport de moara rigid. Fiecare stație îndoaie progresiv banda printr-un mic increment unghiular – de obicei 10–20° pe trecere – până când se obține geometria finală a profilului. Profilele de suport vertical necesită 12 până la 22 de stații de formare în funcție de complexitatea profilului, grosimea materialului și gradul de întărire la care oțelul este supus în timpul formării. Sculele cu role sunt fabricate din oțel de scule GCr15 sau D2, călit la HRC 58–62 și măcinate la toleranțe strânse pentru a menține consistența profilului pe milioane de metri de producție.

Stație de perforare sau crestare postformare

Unele modele verticale necesită operațiuni suplimentare de perforare după formare - crestătură la capăt pentru atașarea plăcii de bază, modele de găuri secundare în bandă sau ștanțare pentru identificarea mărcii. Aceste operațiuni se efectuează într-o presă de poanson secundară poziționată imediat după ieșirea morii de formare, în timp ce profilul este încă susținut de sistemul de ghidare al liniei, prevenind deformarea care s-ar produce dacă secțiunea formată ar fi îndepărtată și realimentată într-o presă separată.

Forfecare zburătoare sau tăiere la rece

Profilul finit este tăiat la lungime fie cu o foarfecă zburătoare (care taie în timp ce se deplasează la viteza liniei, permițând un randament mare fără a opri procesul de formare) sau cu un ferăstrău rece (care produce o tăiere mai curată, fără bavuri, dar necesită ca firul să decelereze pentru fiecare ciclu de tăiere). Sunt frecvente lungimi verticale de 2.400–6.000 mm; repetabilitatea lungimii de ±2 mm este așteptarea standard pentru conformitatea producției de rafturi.

Sistem de control PLC și HMI

Liniile de rafturi verticale moderne sunt controlate de un PLC (de obicei, Siemens S7 sau Mitsubishi Q-series) cu un HMI cu ecran tactil care stochează rețete de produs - pas de perforare, model de găuri, lungime de tăiere și parametri de viteză a liniei - pentru fiecare SKU vertical din gama de produse. Funcționarea pe bază de rețetă reduce timpul de schimbare la minute pentru variantele de profil pe același set de scule și stochează contori de producție, jurnalele de defecțiuni și date de calitate în scopuri de trasabilitate.

Tipuri de profile produse și specificații ale materialelor

Mașinile de formare a rulourilor cu cremalieră verticală sunt construite în jurul unor seturi de scule de profil specifice. Cele mai comune profile verticale în producția globală de rafturi sunt:

Materialul de intrare este cel mai frecvent S350GD sau S420GD bobină de oțel galvanizat la cald conform EN 10346, cu acoperire cu zinc clasa Z275 (275 g/m² total pe ambele fețe). Tipurile de oțel cu randament ridicat permit ca specificațiile de ecartament mai subțire să atingă o capacitate de încărcare echivalentă, reducând costul materialului pe metru de montaj produs - un factor semnificativ la volumele de producție tipice producătorilor de rafturi.

Viteza de producție, schimbarea și planificarea producției

Viteza liniei pentru formarea cu role cu rack vertical este guvernată în primul rând de rata cursei presei pre-poansonare, mai degrabă decât de capacitatea morii de formare. Parametrii tipici de producție pentru o linie de rafturi verticale bine specificate sunt:

• Viteza liniei de formare: 15–40 m/min, în funcție de complexitatea profilului și densitatea perforației
• Ieșire netă: 800–2.500 de metri de verticală finită pe schimb (8 ore), ținând cont de schimbările bobinei, schimbările de rețetă și opririle programate
• Timp de schimbare a profilului: 2–4 ore pentru schimbarea setului de scule (latime sau ecartament diferit de profil); mai puțin de 10 minute pentru o schimbare a rețetei în cadrul aceluiași set de scule (lungime sau pas diferită)
• Durata de viață a sculei: 3–8 milioane de metri per rolă de unelte înainte de a fi necesară rectificarea, în funcție de duritatea materialului și de abrazibilitatea acoperirii cu zinc

Pentru producătorii care produc mai multe SKU-uri verticale, un sistem de casete de scule cu schimbare rapidă - în care un set întreg de role de formare este pre-asamblat pe o casetă detașabilă și schimbate ca unitate - poate reduce schimbarea profilului la mai puțin de 30 de minute, îmbunătățind semnificativ utilizarea echipamentului în programele de producție de produse mixte.

Controlul calității și conformitatea pentru producția de rack verticale

Montantii pentru rafturi pentru paleti sunt componente structurale acoperite de standardele internationale de siguranta. Calitatea producției trebuie să fie controlată și documentată în mod demonstrabil pentru a îndeplini aceste cerințe:

• EN 15512 (Europa) și RMI ANSI MH16.1 (America de Nord) reglementează designul structural și cerințele de testare pentru rafturi reglabile pentru paleți. Producătorii de montanți trebuie să demonstreze prin testare că profilele lor ating valorile modulului nominal al secțiunii, momentului de inerție și rezistenței la flambaj utilizate în calculele de proiectare a rackului.
• Toleranța poziției găurii: Poziția fantei în formă de lacrimă trebuie menținută la ±0,5 mm față de pasul nominal pentru a asigura angajarea conectorului grinzii pe diferite înălțimi de rack și din diferite loturi de producție. Acest lucru necesită o măsurare regulată în proces, folosind șabloane de verificare față de standardele de referință.
• Inspecția dimensională a profilului: Măsurătorile lățimii, adâncimii, unghiului flanșei și arcului/răsucirii trebuie luate la începutul fiecărei bobine și la cel puțin la fiecare 500 de metri de producție, cu rezultatele înregistrate în raport cu limitele de toleranță definite în specificația de fabricație a produsului.
• Trasabilitatea materialului: Fiecare lot de producție ar trebui să fie urmărit până la certificatul de bobine de oțel primit, permițând investigarea oricăror defecțiuni pe teren și demonstrând diligența necesară clienților finali și organismelor de reglementare.

Specificarea unei mașini de formare a rulourilor cu rack vertical: întrebări cheie de pus

Selectarea unei mașini de formare a rulourilor cu rack vertical este o investiție de capital de obicei cuprinsă între 150.000 USD și 600.000 USD, în funcție de nivelul de automatizare, capacitatea de perforare și specificațiile de control. Următoarele întrebări deosebesc furnizorii serioși de cei care oferă echipamente similare superficiale, dar slab proiectate:

• Care este tonajul presei cu poanson și care este suprafața maximă de perforare simultană? Modelele dense de lacrimi necesită un tonaj mai mare decât ar putea sugera capacitatea nominală a presei atunci când toate loviturile trag simultan.
• Ce material de scule și duritate este standard și care este durata de viață garantată? Un producător de renume va cita o cifră minimă de metri pe remacinare și o va susține cu o perioadă de garanție.
• Ce mărci de PLC și HMI sunt utilizate și sunt disponibile service-ul local și piesele de schimb în țara dvs.? O linie controlată de o marcă PLC autohtonă necunoscută poate fi dificil și costisitor de întreținut în afara pieței de origine a producătorului.
• Se poate demonstra că linia rulează profilul dvs. specific la viteza nominală înainte de acceptare? Orice constructor de mașini de renume va accepta testarea de acceptare din fabrică (FAT) conform criteriilor de calitate și viteză convenite ca o condiție de plată.
• Ce pachet de asistență pentru punerea în funcțiune, instruirea operatorului și pachetul de piese de schimb este inclus? O linie de profilare care ajunge fără suport adecvat de punere în funcțiune și un kit de piese de schimb pentru primul an va costa semnificativ mai mult în pierderea producției decât diferența dintre un buget și o achiziție de mașini bine susținută.

O mașină de formare cu role cu rack vertical este în cele din urmă la fel de bună ca consistența profilelor pe care le produce la ritmuri de producție susținute. Specificarea riguroasă a acestuia în raport cu toleranța dimensională, longevitatea sculelor și standardele sistemului de control – mai degrabă decât doar în funcție de prețul de achiziție – este cea mai importantă decizie pe care o ia un producător de rafturi în configurarea sau modernizarea unei linii de producție..
